En effektiv hybrid

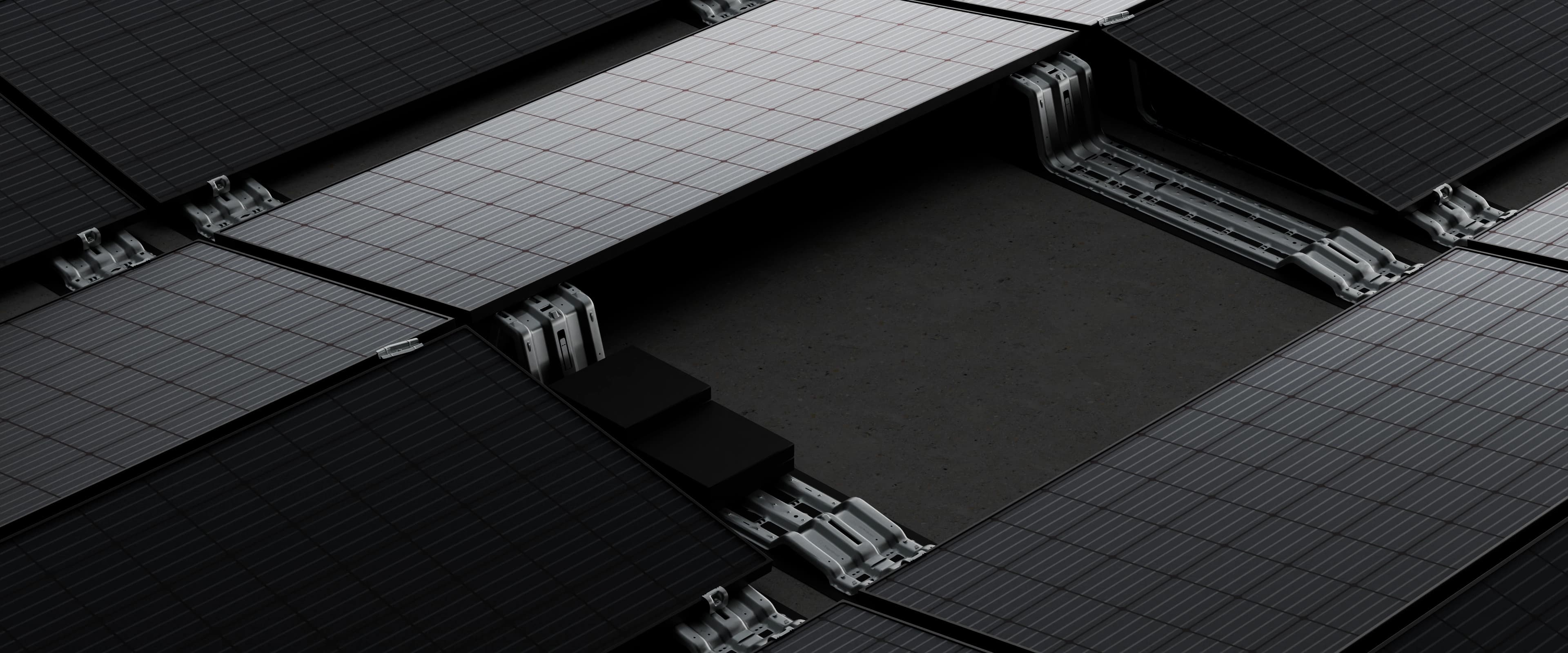

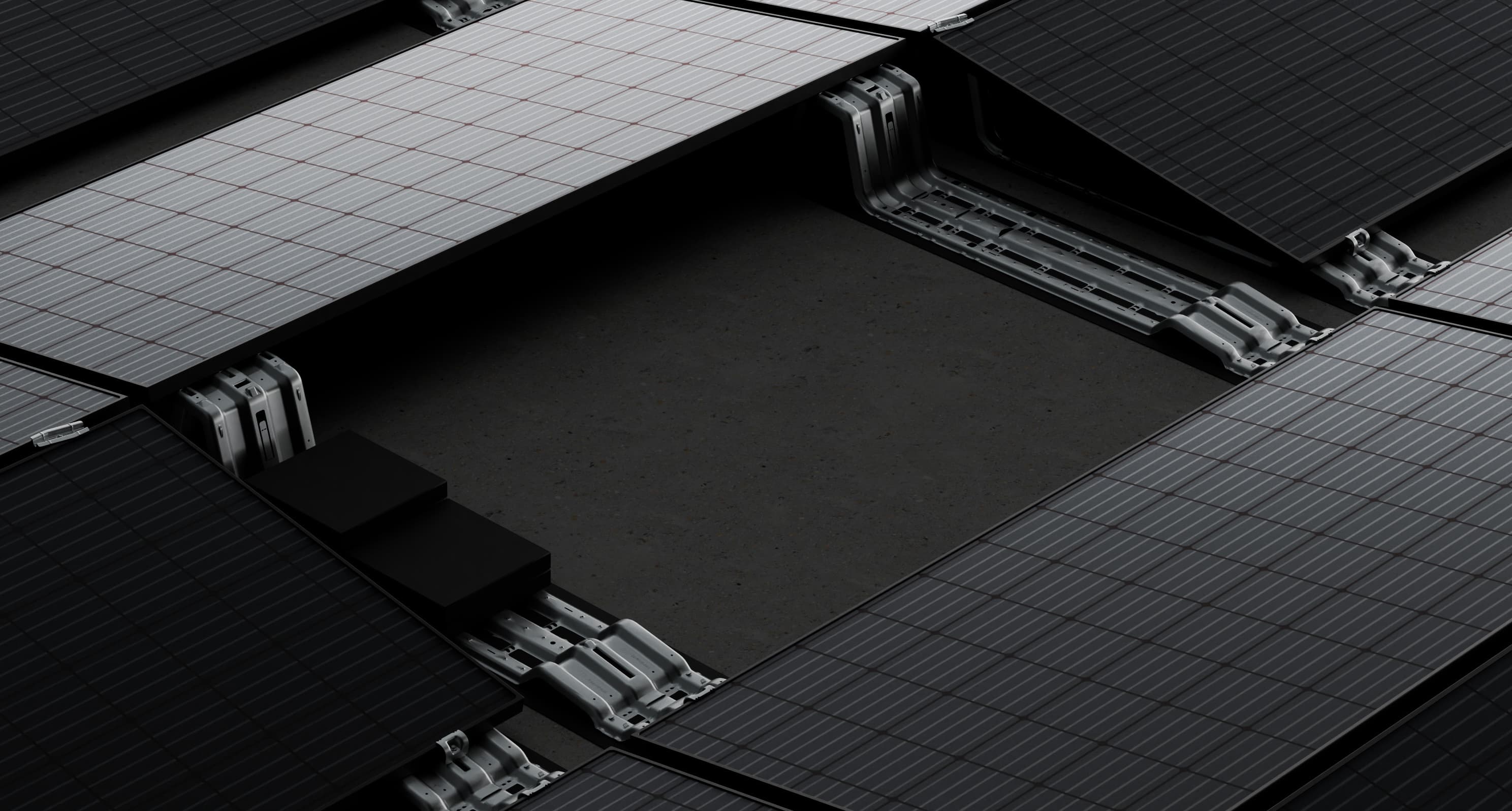

NM Flow, vårt system for tak med lav helning, kan forankres med ballast, sveising, en kombinasjon av begge, eller direkte i betong med betongskruer. Systemet installeres direkte på takflaten, der konstruksjonen gir panelene en helning på ti grader, fordeler lastene lineært og beskytter taket og takmembranen. Basen i systemet klikkes raskt sammen og tåler krevende værforhold – uten ekstra festemidler.

Book produktdemo

Montering

Produkter

Færre deler. Større fordeler.

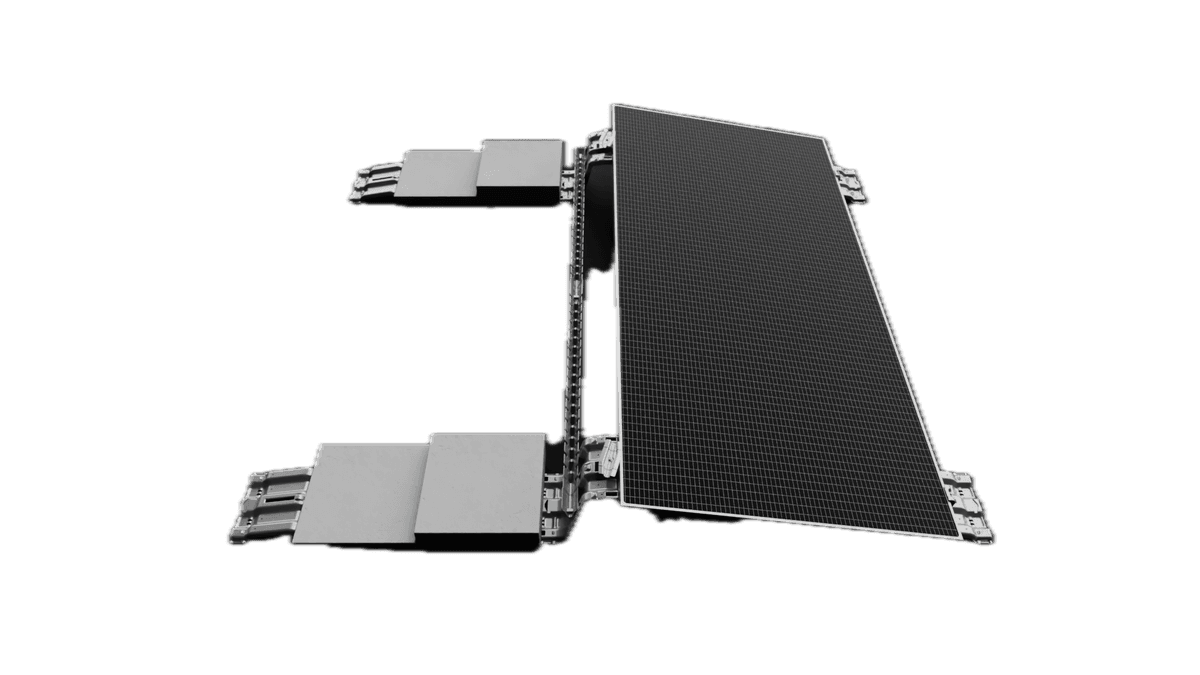

Vårt system er raskt og fleksibelt å installere. Med kun seks komponenter – fem ved sørvendt montering – får du en komplett løsning som er enkel å lære, lett å standardisere og som sparer verdifull tid i prosjektene.

Samme konstruksjon – uansett festemetode og systemretning

Kan installeres på både tak og bakke

Fem måter å feste. Ett system.

Velg mellom ballast, sveising, en kombinasjon av begge eller betongskruer. Grunnkonstruksjonen forblir den samme – du endrer metode, ikke system.

Pålitelighet på alle nivåer

Flow står stabilt på både tak og bakke – i all slags vær. Konstruksjonen er robust, enkel å montere og skånsom mot taket.

Produsert i Sverige

25 års garanti

NM Flow Clamp

Endeklemme med vinger som foldes ut når bolten strammes, og sikrer panelet i konstruksjonen.

Skånsom vektfordeling

I motsetning til mange andre løsninger, som skaper punktlaster med støtteføtter, fordeler vårt system vekt og trykk jevnt over taket. Basens brede profil gir panelene en generøs kontaktflate, noe som reduserer trykket på rammen.

Maksimal flyt.
Minimalt bryderi.

Mekanisk presisjon

Systemet klikkes enkelt sammen med en unik låsemekanisme som gir styrke nok til å motstå ekstreme værforhold – uten skruer eller vindplater.

Juster festemetoden for å vise riktig produktkombinasjon – basen forblir den samme.

Ballast

Sveist

Hybrid: Sveist

Hybrid: Ballast

I praksis

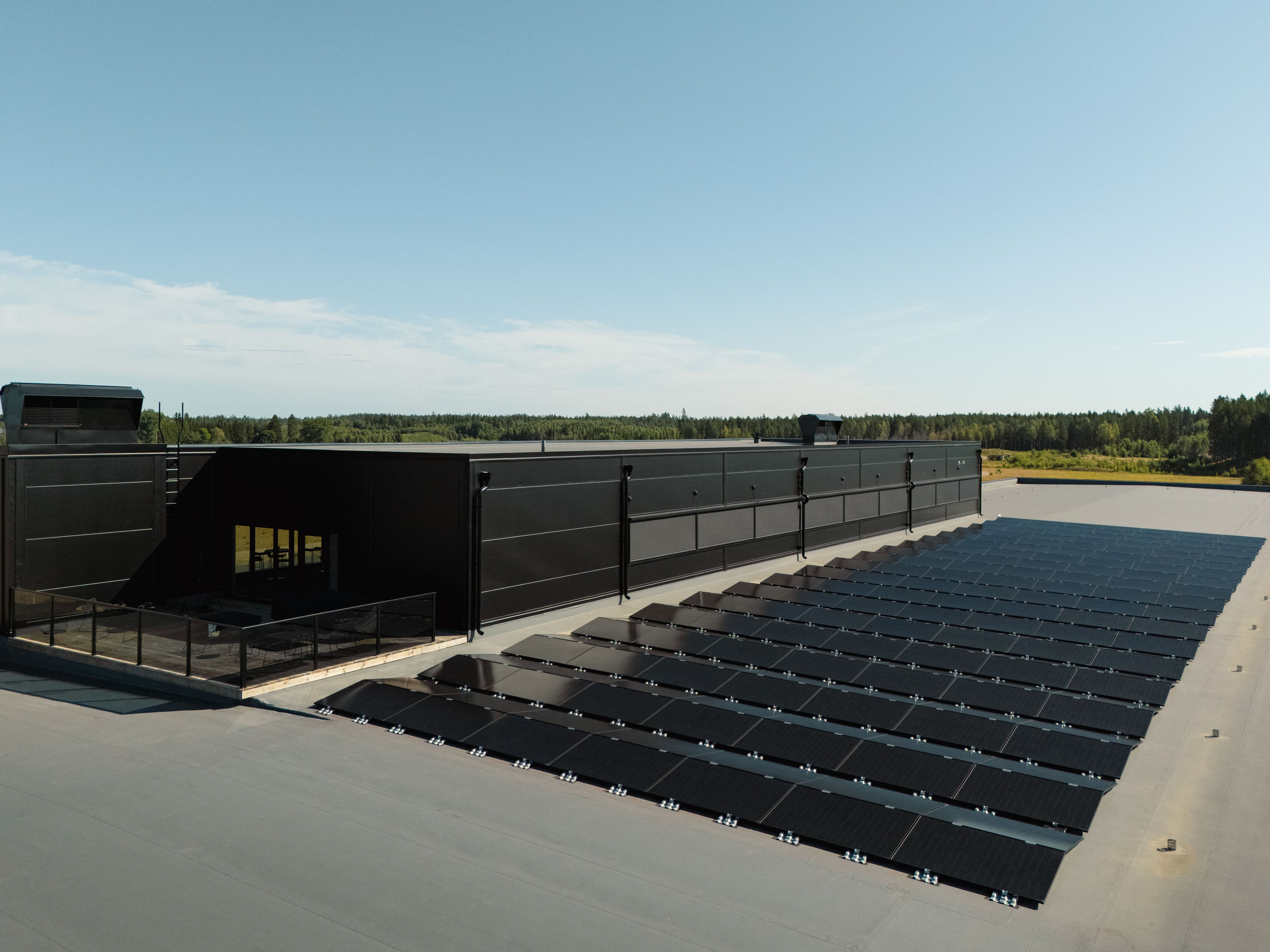

140 kWp i sørvendt montering

NM Flow Setter – presisjonsverktøy for tak med lav helning

NM Flow på gummitak

Den første installasjonen av NM Flow

NM Flow – The Full Surge

FAQ

Ja. Flow kan installeres direkte på bakken uten behov for jordspyd eller andre forankringer. Systemet kan også installeres på faste overflater som asfalt. Kontakt oss for snø- og vindlastberegninger før installasjon.

Nei. Flow er kompatibelt med de fleste solpaneler på markedet, men panelbredden er avgjørende. Panelet må ha en bredde innenfor intervallene 984–1040 mm eller 1118–1174 mm.

Ja. Flow oppfyller kravene i henhold til retningslinjene for takmembrangaranti og kan monteres på tvers av takfallet. For optimal vannavrenning anbefales montering langs takfallet.

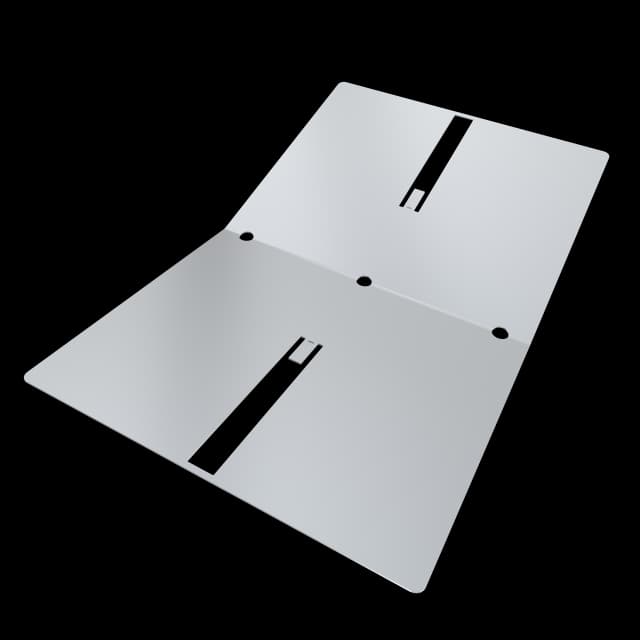

Ja. Strengkabler kan føres langs skinnene og ved behov festes med strips i systemets hullmønster.

Alltid enkel å håndtere

Vi utvikler systemene våre med et bevisst lavt antall komponenter, der de samme delene kan brukes på tvers av flere løsninger. Dette reduserer materialforbruket, forenkler transport og håndtering, og gir en mer strømlinjeformet logistikk med færre deler å lagre og distribuere.

Svensk spesialist på solcellemontasje

Montasjesystemer for solceller er vårt kjerneområde og langsiktige fokus. Vi leder selv både produktutvikling og produksjon, i tett samarbeid med utvalgte produksjonspartnere. Produksjonen skjer nær vår base i Sverige – i gjennomsnitt innen 50 km – noe som sikrer høy sporbarhet, kvalitet og dedikasjon gjennom hele prosessen.

Flow er raskt, smidig og sterkt – en innovasjon i tråd med det vi står for.

Martin Tornhill, Gosol Energy Group

Dokument

Monteringsanvisninger

Jording

Lavlutende system, øst/vest (v.1.3)

PDF

Last ner

Lavlutende system, sør (v.1.1)

PDF

Last ner

Montering

Lavtlutende system er utformet og testet for å gjøre installasjonen enkel, sikker og problemfri. Ta gjerne kontakt hvis du har spørsmål, så hjelper vi deg.
